Antcas Apollo

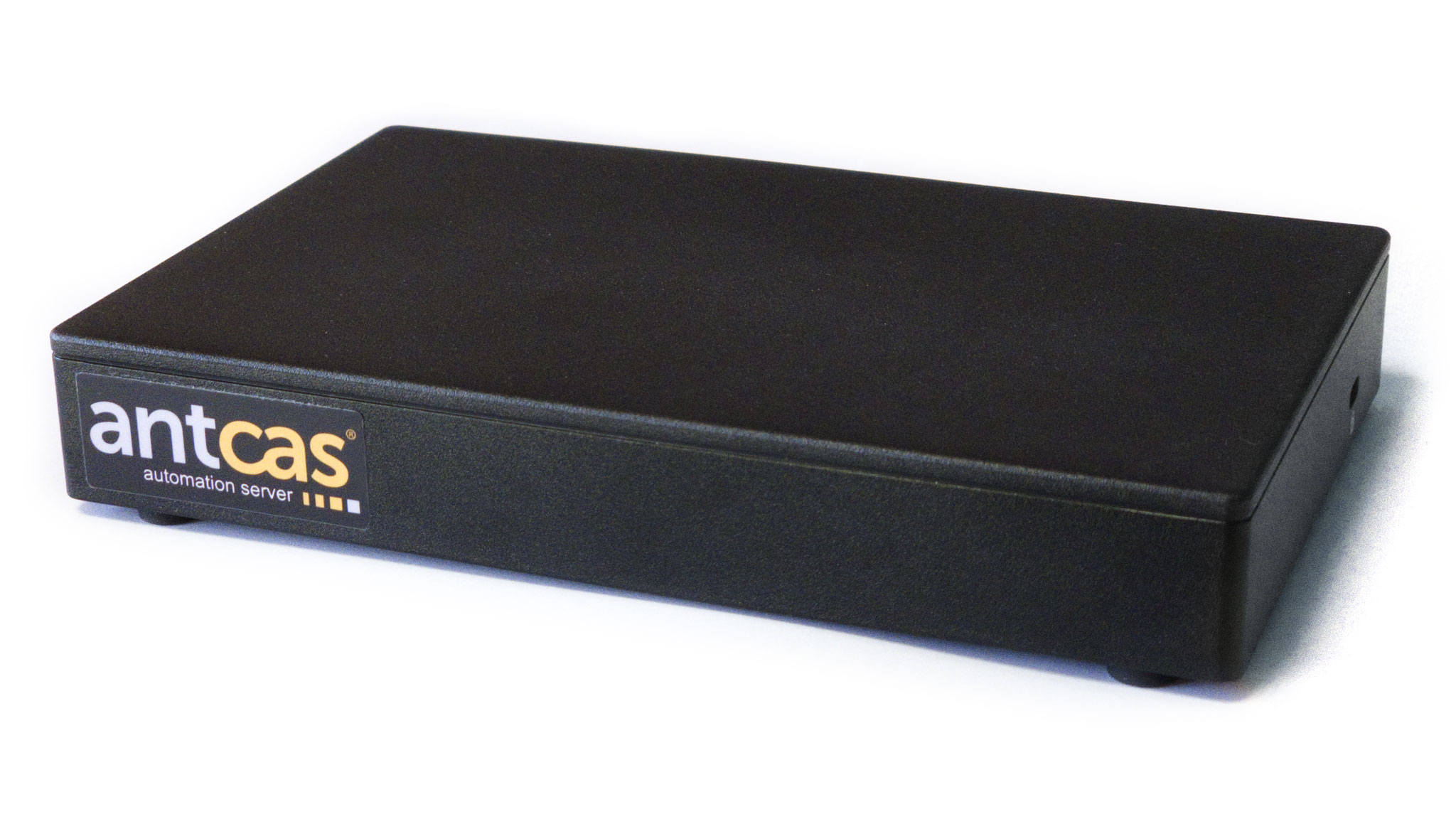

Der Antcas Apollo ist ein passiv gekühlter Server mit schneller Netzwerkanbindung. Mit seinem leisen Design kann der problemlos neben den Router im Wohnzimmer oder im Schaltschrank auf die DIN32-Schiene montiert werden.
Hinweis: Es gibt verschiedene Speicherkonditionen. Wird die NVMe nicht verwendet, so sind die Statistikaufzeichnungen auf 15 Minuten beschränkt. Der eMMC-Speicher ist bei beiden Varianten vorinstalliert. Eine nachträgliche Installation einer NVMe ist möglich, wird jedoch von Antcas nicht angeboten. Die Installation erfolgt auf eigene Verantwortung.
Anschlüsse und LED's

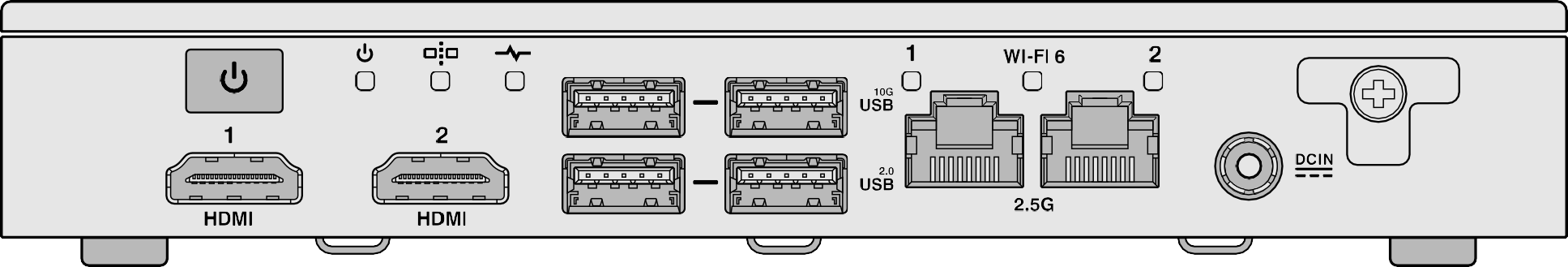

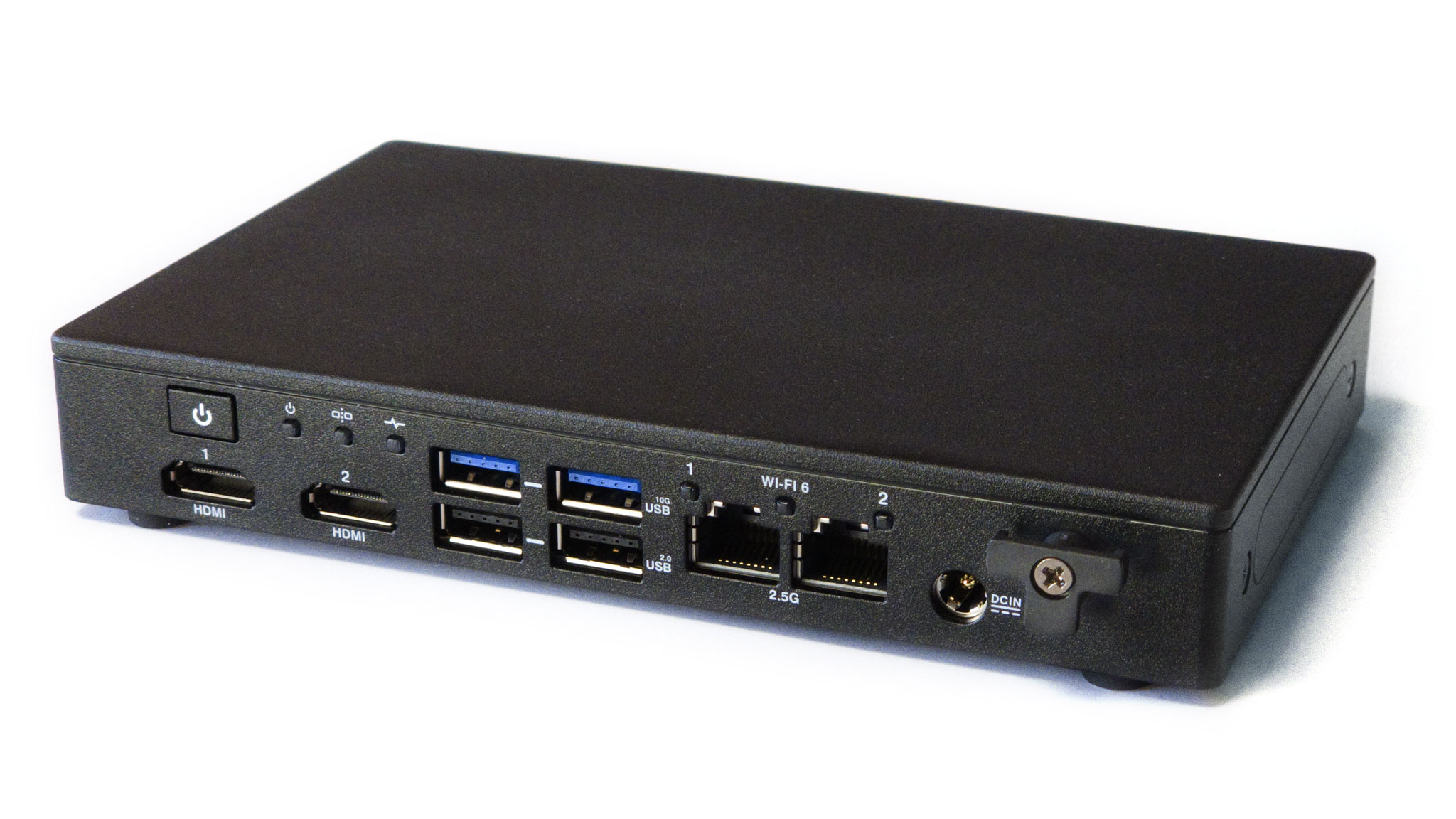

Der Antcas Apollo Server verfügt über diverse Anschlüsse auf der Rückseite. Auf der Seite befindet sich auch eine Verriegelungsöffnung zur Diebstahlsicherung (Kensington-Lock).
| Zeichen | Beschreibung |
|---|---|
| ON/OFF | Ein-/Ausschalter |
| LED's | Status-LED |
| HDMI | 2x HDMI-Ports |
| USB 2.0 | 2 x USB 2.0 Type A |
| USG 10G | 2 x USB 3.2 Gen2 Type A |
| 2.5G | 2x Netzwerkport (eno1 und eno2) und Indikator LED's |
| WIFI 6 | WiFi 6-Indikator LED |
| DCIN | Stromanschluss für Netzteil |
Hinweis: Es wird nur eine LED für den Betriebsstatus verwendet. Blinkt diese, befindet sich der Server im Bootvorgang. Sobald diese leuchtet, startet das Betriebssystem.
Stromversorgung

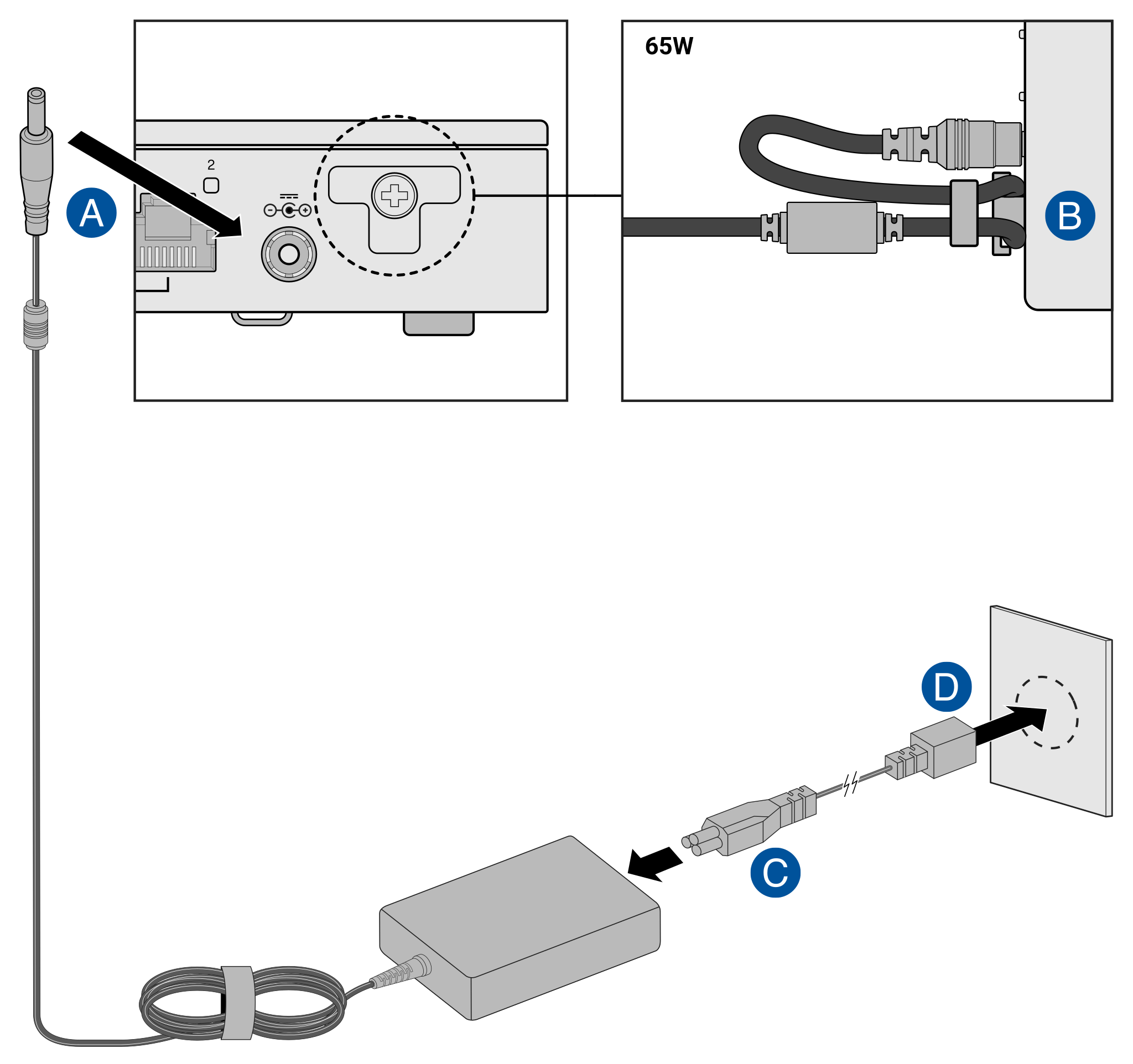

Die Stromversorgung kann mittels spezialem Kreuz am Gehäuse gegen unabsichtliches Entfernen gesichert werden. Das Verwenden einer eigener Stromversorgung wird nicht empfohlen, da die Spannung 20VDC sein muss.
- 20V DC Strombuchse des Servers.
- Schlauf-Kreuz verhindert versehentliches entfernen des Kabels.
- C5-Stecker.
- Buchsentyp je nach Land.
Montagearten

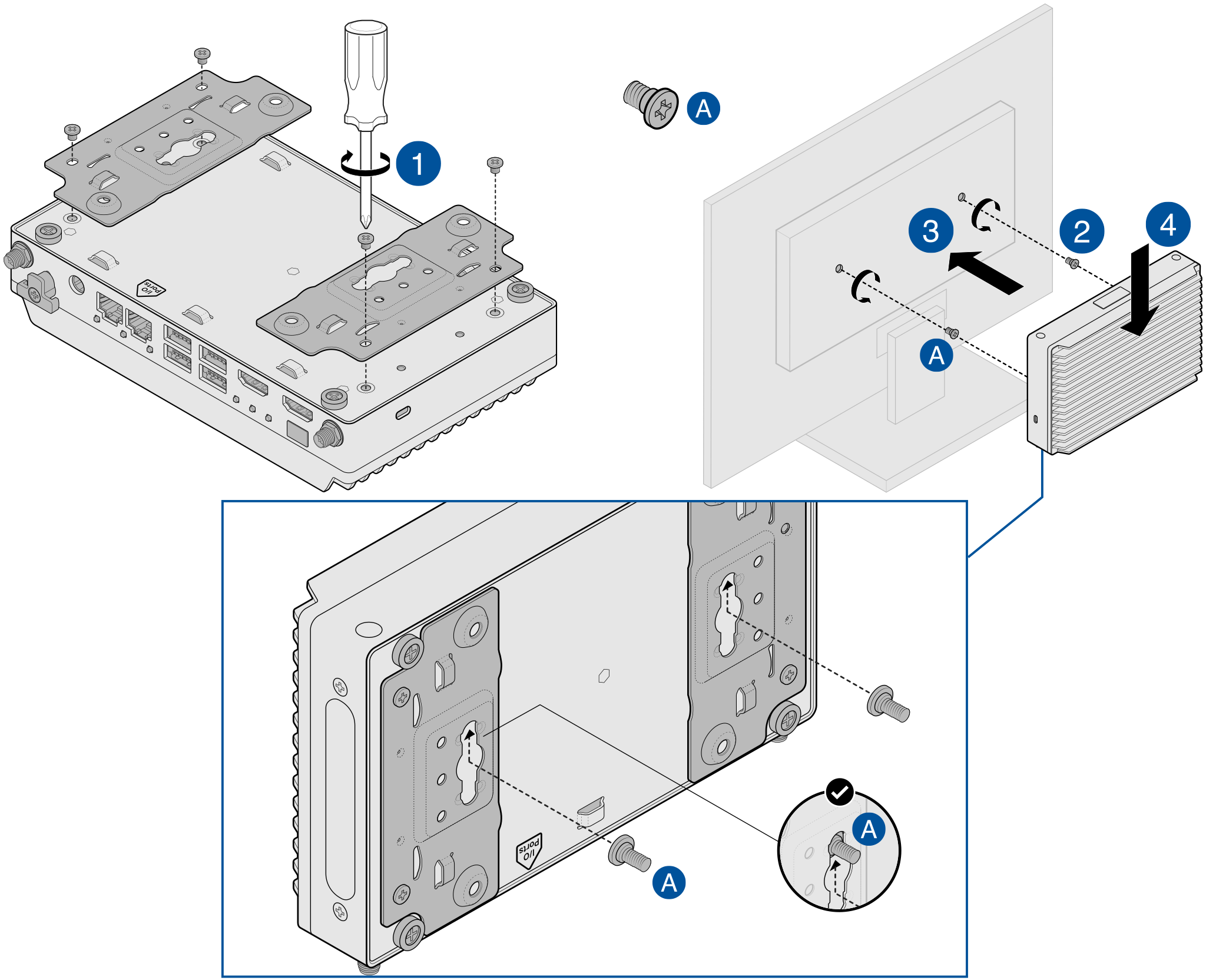

Mittels VESA-Halterungen kann das Gehäuse an einem Bildschirm oder an der Wand montiert werden.
- Befestigen Sie die zugehörigen Adapterplatten. Für die Wandmontage können diese auch nach aussen zeigen.
- Montieren Sie die Schrauben (A) in den Bildschirm.
- Danach kann der Server an den Bildschirm oder die Wand gedrückt werden.
- Bewegen Sie den Server nach unten, um die Schrauben ein zu fädeln. Achten Sie dabei auf einen festen Sitz. Andernfalls kann der Server aus der Halterung fallen.
Auch eine Montage auf einer DIN35-Schiene ist möglich. Die passenden DIN35-Schienenadapter sind separat erhältlich via ELDAS®-Nr. 158975335 oder Phoenix Contact Art.Nr. 1201578.
Hinweis: Achten Sie auf genügend Wärmeableitung. Sonst wird der Server nicht ordnungsgemäss funktionieren.

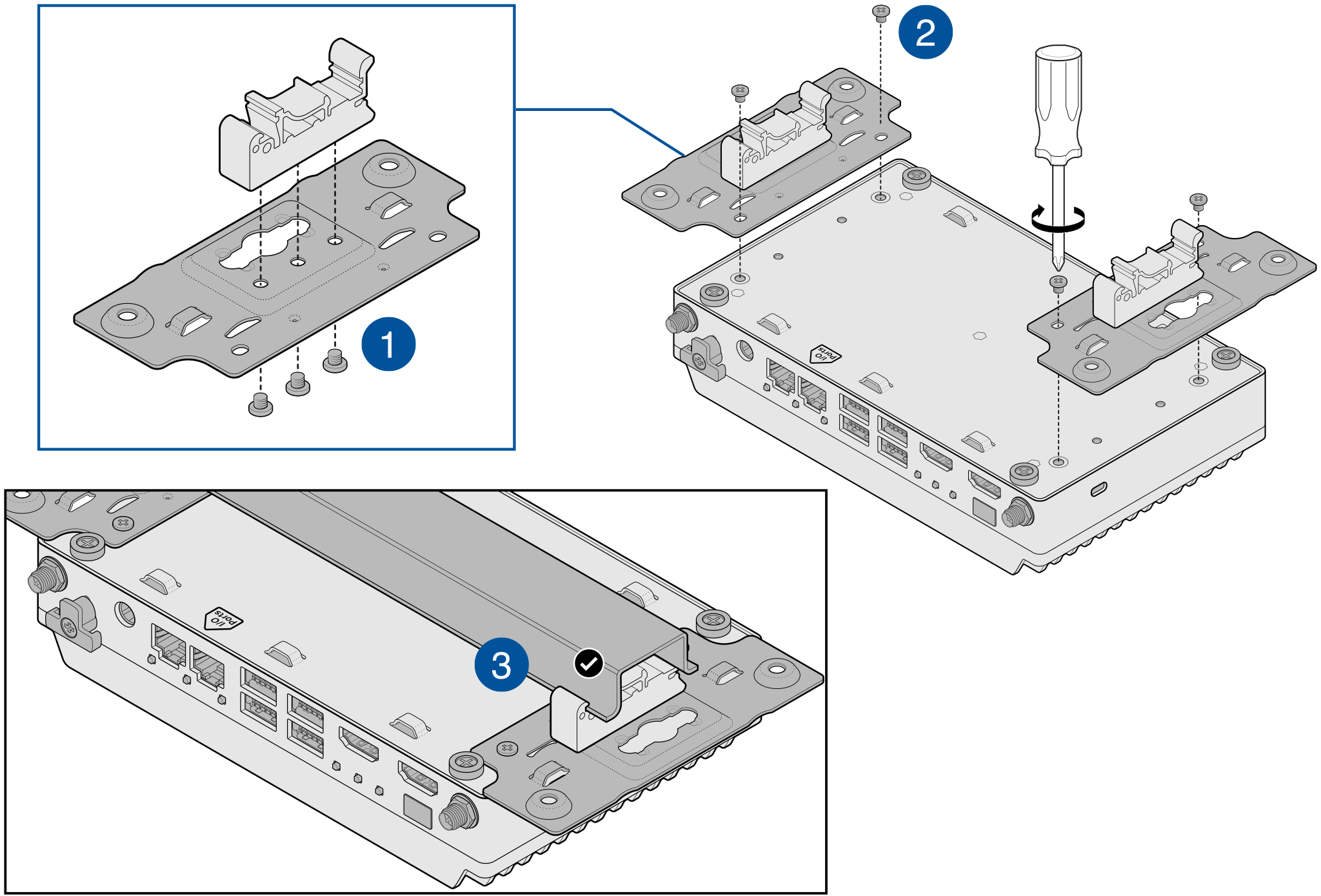

- Bereiten Sie die Adapterplatten vor, indem Sie die DIN35-Befestigungen montieren. Achten Sie hier auf die Ausrichtung der Platte.
- Befestigen Sie die Platten gemäss Foto, um eine minimale Luftzirkulation zu gewährleisten.
- Rasten Sie den Server auf der DIN35-Schiene ein. Die Anschlüsse des Server sollten nach der Montage nach unten oder auf die Seite zeigen. So wird verhindert, dass Staub eindringen kann.

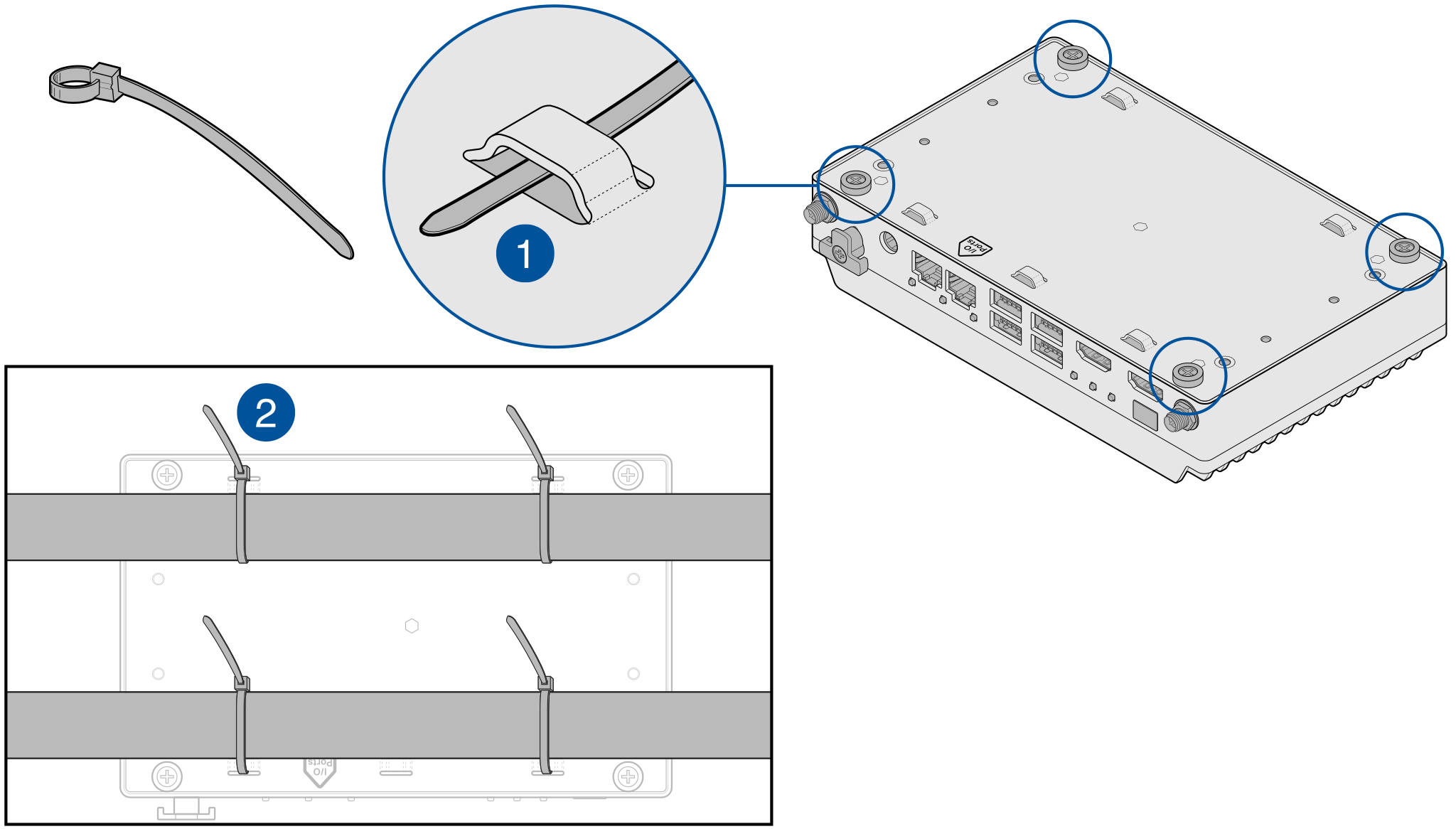

Durch die kleinen Laschen auf der Rückseite lässt sich der Server auch mittels Kabelbinder befestigen.
- Montieren Sie die Kabelbinder durch die Schlaufen auf der Rückseite. Auch die Montageplatten besitzen Schlaufenbefestigungen.
- Achten Sie nach der Montage auf einen guten Sitz des Servers.
Abdeckungen

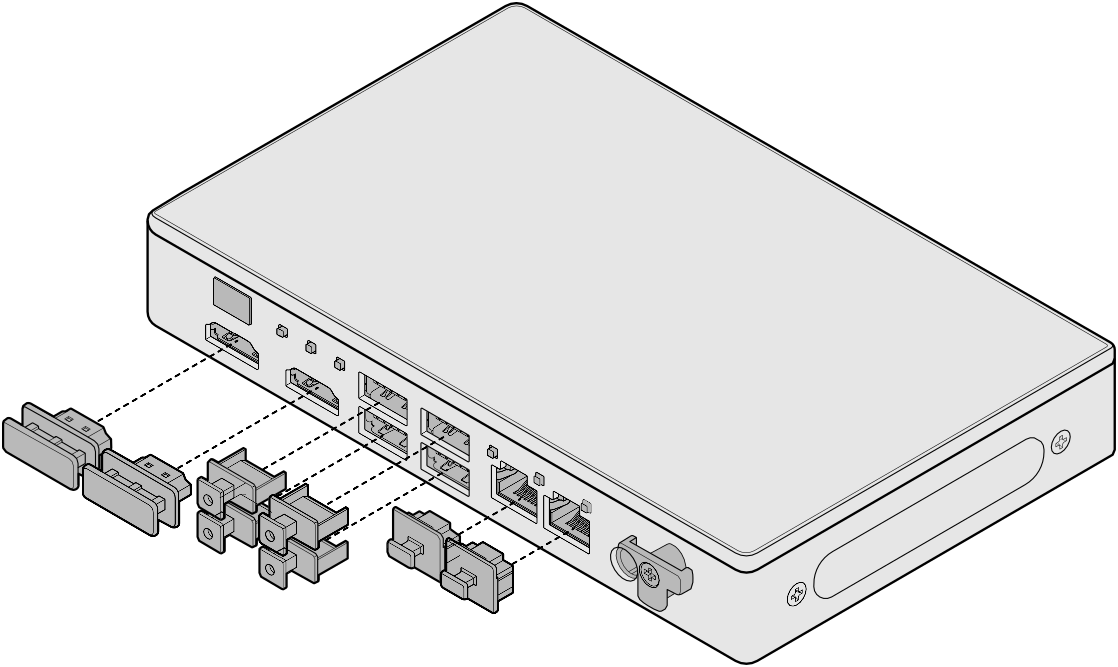

Die mitgelieferten Abdeckungen ermöglichen einen IP-Schutz der Klasse 5X. Der Einsatz wird insbesondere bei der Montage des Servers in Schaltschränken oder staubbelasteten Umgebungen empfohlen.
Technische Daten
| Bauform | Mini-Server |
|---|---|
| Farbe | Schwarz |
| Netzteil | 20V Extern |
| Einspeisung | 100-240V, 50-60Hz, 1.6A max. |
| Umgebungstemperatur (Lager) | -40°C bis 60°C |
| Umgebungstemperatur (Betrieb) | 0°C bis 40°C |
| Prozessor | Dualcore 2x 1.0GHz bis 3.4GHz |
| Arbeitsspeicher | 8 GB |
| SSD-Speicher | 1 TB NVMe oder 64 GB eMMC |
| LAN-Ports | 2x 2.5 Gbit/s, WLAN Wi-Fi 6E |
| USB-Anschlüsse | 2 x USB 2.0 Type A, 2 x USB 3.2 Gen2 Type A |
| RS232-Konsole | Nein |
| Hardware-Watchdog | Ja |
| IPMI-Option | Nein |
| Abmessungen (BxHxT) | 174×25.9x108mm |
| Gewicht (Brutto) | 1kg |
| Gewicht (Netto) | 0.7kg |
