Kaba exos 9300

Die Kaba exos 9300-Schnittstelle tauscht Datenpunkten der Türschliessanlage aus. Alle Datenpunkte werden beim Verbinden automatisch als Peripherie angelegt, falls diese noch nicht existieren.

Funktionsweise

Die Schnittstelle verbindet einen Datenpunktserver von Dormakaba. Als erstes wird die Verbindung authentifiziert. Danach werden alle Datenpunkte synchronisiert. Alle Änderungen werden dann an die Applikation übertragen.

Konfiguration

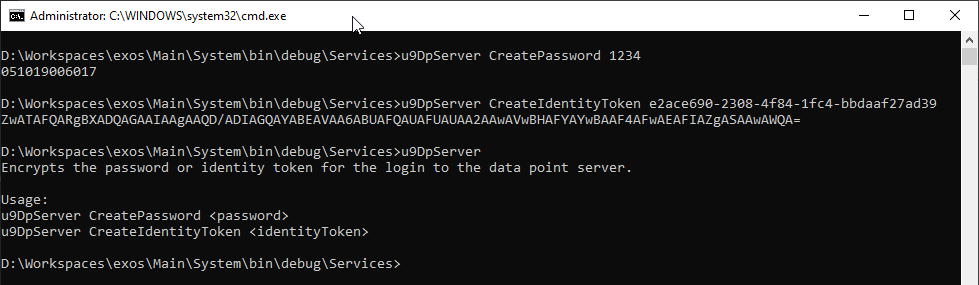

Das Kennwort der Schnittstelle muss vorher via Konsole auf dem Server von Kaba Exos encodiert werden. Dazu wird z.B. der folgende Befehl verwendet, um das Kennwort 1234 zu kodieren:

u9DpServer CreatePassword 1234

Typen

Es existieren diverse Typen für die Kommunikation. Wird ein falscher Typ zur Kommunikation verwendet, so wird dieser nicht korrekt übertragen.

Typ	Wert
Digitaler Eingang	BI
Digitaler Ausgang	BO
Kartenleser	RU
Port	PR
Terminal	SS
Tür	DR
Türmanager	SD
Zutrittsmanager	FS

Kommunikationsobjekte

Jede Peripherie besitzt vordefinierte Kommunikationsobjekte. Diese können jedoch mehrere Zustände besitzen und sollten korrekt dekodiert werden.

Hinweis: Wird der Datentyp BOOL verwendet bei einem INT-Wert kann dies funktionieren, jedoch kann im Fehlerfall der Wert -1 als TRUE gewertet werden.

Variable	Beschreibung	Datentyp
alarm	Ein Wert grösser als 0 gibt an, dass ein Alarm vorliegt. Es kann auch ein Alarm gesendet werden.	int
alarm_confirmed	Der Alarm wurde quittiert oder Quittierung senden.	bool
cmd	Datenpunkt-Befehlsnummer. Durch Angabe dieses Arguments wird ein Befehl an den Datenpunkt geschickt.	int
door_type	Der Typ einer Tür.	int
active	Der Zustand der Peripherie. Dieser wird nicht bei einer Tür verwendet.	bool
mode	Datenpunktmodus.	int
state	Zustand der Peripherie. Siehe weiter unten, um die Aufschlüsselung zu sehen.	int
state_text	Beschreibung des Zustandes.	string
alarm_priority	Alarmpriorität.	int
alarm_text	Alarmtext des aktuell gemeldeten Alarms.	string
alarm_desc	Beschreibung des Alarms.	string
alarm_checklist	Beschreibung der Massnahme.	string
time	Zeitpunkt des Ereignisses.	datetime

Die Konstante id konfiguriert die Adresse des Datenpunktes. Dieser kann nur einmal vorkommen.

cmd (Tür)

Wert	Beschreibung
-1	Normalbetrieb
0	Überwachen
1	Für einen Zutritt öffnen
2	Sperren
3	Statisch öffnen
4	Drehkreuz einmalig freigeschaltet aussen
5	Drehkreuz einmalig freigeschaltet innen

cmd (Port)

Wert	Beschreibung
0	Verbindung abbauen (bei Remote-Anbindung)
1	Verbindung aufbauen (bei Remote-Anbindung)

cmd (Digitaler Ausgang)

Wert	Beschreibung
0	Ausschalten
1	Einschalten

door_type

Wert	Beschreibung
0	Normale Tür
1	Drehsperre

mode (Zutrittsmanager)

Wert	Beschreibung
-1	Unbekannt
0	Zentrale Entscheidung
1	Lokale Entscheidung
2	Verbunden (nur bei Wireless Gateway)
3	Inbetriebnahme (nur bei Wireless Gateway)

mode

Wert	Beschreibung
-1	Unbekannt
0	Zutrittsprofilprüfung
1	Einmalig freigeschaltet
2	Gesperrt
3	Dauerhaft freigeschaltet
4	Drehkreuz einmalig freigeschaltet aussen
5	Drehkreuz einmalig freigeschaltet innen

state (Zutrittsmanager)

Wert	Beschreibung
-1	Antwortet nicht
0	Zentrale Entscheidung
1	Normalbetrieb
2	Download läuft
3	Startet

state (Port, Terminal)

Wert	Beschreibung
-1	Unbekannt
0	Nicht verbunden
1	Verbunden
2	Verbindung wird aufgebaut

state (Türmanager, Kartenleser)

Wert	Beschreibung
-1	Unbekannt
0	Nicht verbunden
1	Verbunden

state (Tür)

Wert	Beschreibung
-1	Unbekannt
0	Offen
1	Geschlossen
2	Verriegelt

state (Digitaler Eingang)

Wert	Beschreibung
-1	Unbekannt
0	Ein
1	Aus
2	Unterbruch
3	Kurzschluss

state (Digitaler Ausgang)

Wert	Beschreibung
-1	Unbekannt
0	Ein
1	Aus
