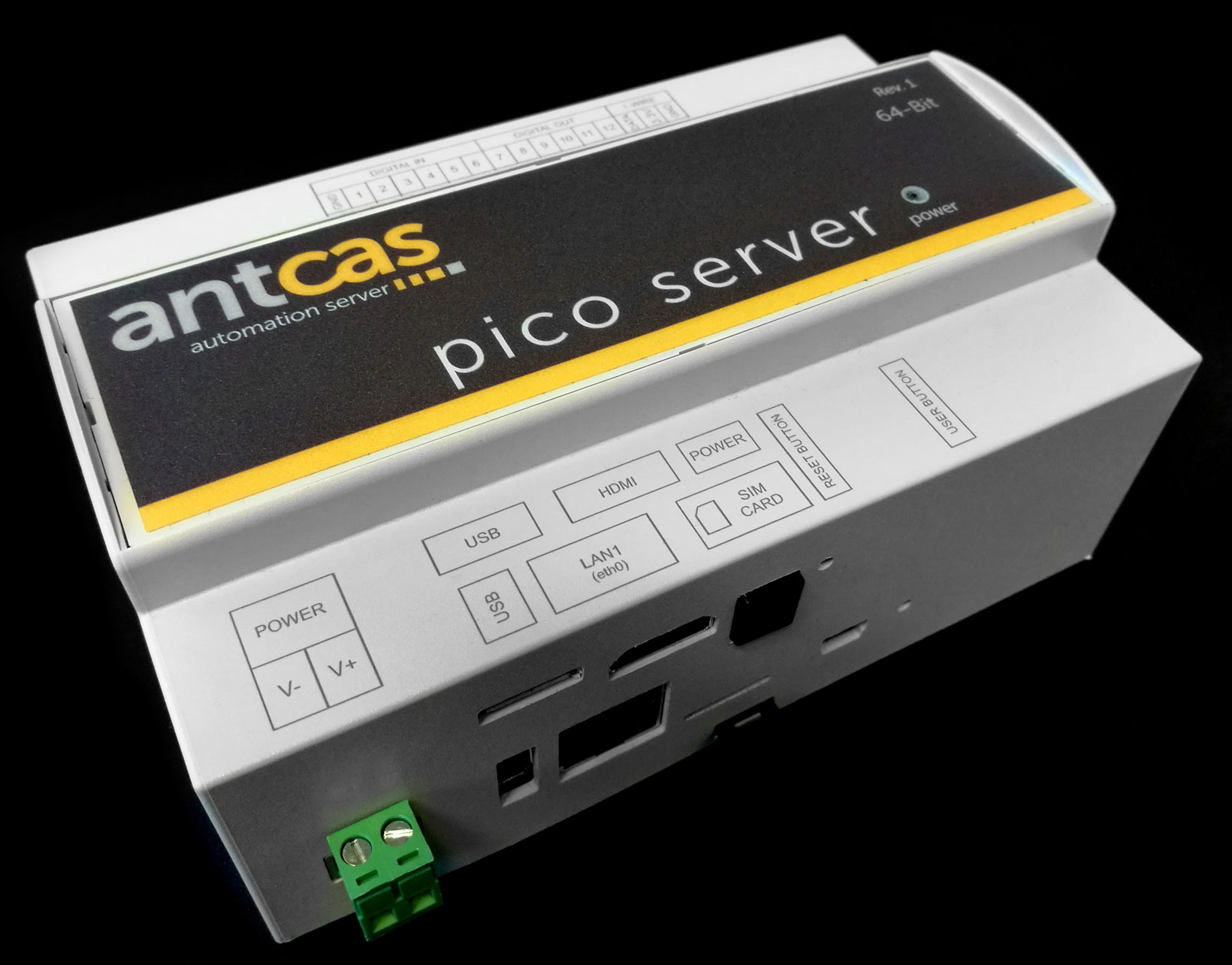

Antcas Pico (rev.1) - EOL
Anschlussschema
Technische Daten
| Bauform | DIN35 Server (8TE) |
|---|---|
| Farbe | Grau/Schwarz |
| Netzteil | 24V via Stecker bis 2.5mm² |
| Einspeisung | 9-36V, 24VDC Nominal, 1A max. |
| Umgebungstemperatur (Lager) | -40°C bis 70°C |
| Umgebungstemperatur (Betrieb) | 0°C bis 60°C |
| Prozessor | Quadcore 4x 1.44GHz |
| Arbeitsspeicher | 4 GB |
| SSD-Speicher | 32 GB |
| LAN-Ports | 1x 1 Gbit/s, 1x 100 Mbit/s |
| USB-Anschlüsse | 5x USB2.0 |
| RS232-Konsole | Nein |
| Hardware-Watchdog | Nein |
| IPMI-Option | Nein |
Anschlussübersicht
- 1x 24V DC Nominal (9-36V, 1A max.)
- 1x Rundstecker 5V DC (Darf nicht verwendet werden, Beschädigungsgefahr!)
- 1x GbE LAN RJ45 seitlich
- 1x 100M LAN RJ45
- 4x USB 2.0 seitlich
- 1x USB 2.0 unten
- 1x HDMI (wird nicht verwendet)
- 4x DI Digitale Eingänge (nicht über grosse Distanzen möglich)
- 4x AI Analoge Eingänge 0-10V
- 4x DQ Digitale Ausgänge (werden nicht verwendet)
- 1x RS232 via COM1 bzw. ttyS1
- Status-LED (ist rot, sobald die Einspeisung vorhanden ist)
