Awaptec AwapSwitch

Das System von Awaptec ist komplett integriert. Die Konfiguration der einzelnen Taster wird mit dem Config-Tool von Awaptec vorgenommen. D.h. die Adressierung und die Eingänge werden vorgängig eingestellt. Die Option "Single key" kann auf FALSE belassen werden. Dies wird in Antcas Config eingestellt.

Wichtiger Hinweis: Falls Sie sich per USB mit einem Gerät verbinden, können Funktionen über Antcas Control womöglich nicht korrekt funktionieren.

Gateway

Es wird im Moment nur ein Gateway pro Schnittstelle unterstützt. Dieses muss die ID 1 besitzen.

Suche nach Geräten

Sobald ein Gateway hinzugefügt wurde, kann der Bus gescannt werden. Hierzu muss zuerst in den Bearbeitungs-Modus gewechselt werden und anschliessend unter Installation auf Nach Geräten suchen geklickt. Nach einer kurzen Zeit werden neue Schalter angelegt mit den entsprechenden ID's. Die ID der Taster muss ab der Nummer 10 beginnen. ID's unter 10 werden nicht automatisch hinzugefügt.

Ab der neuen Firmware werden die Taster auch automatisch adressiert. Bereits eingelernte Taster werden nicht erneut adressiert.

Achtung: Falls die Seriennummer eines Tasters nicht gelesen werden kann, wird dieser womöglich umadressiert.

1-Wire Schnittstelle

Die 1-Wire Schnittstelle am AIO-8 kann verwendet werden, um einen oder mehrere Sensoren zu überwachen. Der Sensor muss dazu am Eingang 8 des Moduls angeschlossen werden.

Kabel Sensor	Eingang Modul
DQ	8
Vdd	GND
GND	GND

Das Telegramm wird dann an den Eingang onewire gesendet. Die Auswertung kann durch den entsprechenden Datentyp ohne die Unterscheidung der Sensoren erfolgen oder mit RAW inklusive der ID ausgewertet werden. Das Telegramm ist dann wie folgt aufgebaut:

SSSSSSSSSSSSSS=Wert

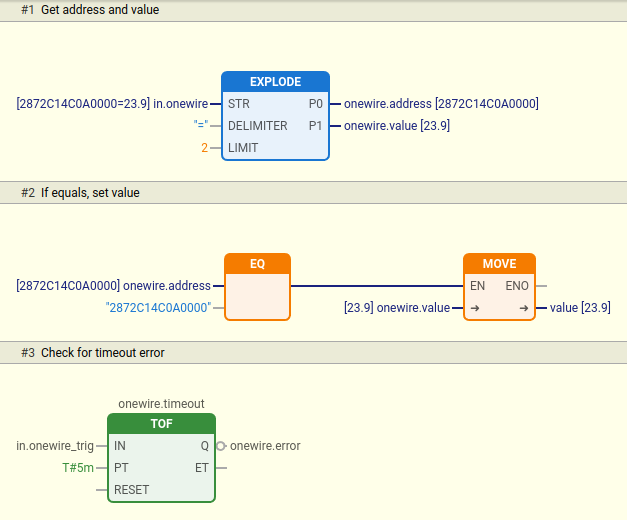

SSS* entspricht dabei der ID des Sensors und stellt den Wert des Sensors dar. Mittels Funktionsblock EXPLODE kann der Wert von der ID getrennt werden.

Beispiel
