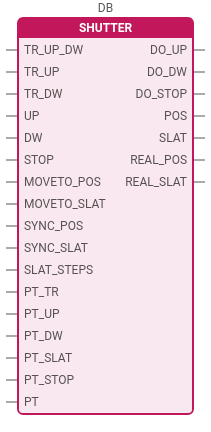

Funktionsblock SHUTTER

Dieser Funktionsblock SHUTTER steuert eine Jalousie mit oder ohne Lamellen direkt an.

Tipp: Siehe eine Anleitung eines einfachen Beispiels.

Hinweis: Je höher die Zykluszeit der SPS, umso genauer fährt die Jalousie an ihre Positionen.

Eingang TR_UP_DW

Tastereingang für die Ab- und Auffahrt der Jalousie als Ein-Tasterbedienung. Bei einem oder mehreren Impulsen unter der Zeit PT_TR werden die Lamellen geschlossen oder geöffnet. Die Richtung wird beim Erreichen der Endlage gewechselt. Falls keine Lamellenfunktion aktiv ist, passiert nichts. Wird der Eingang auf wahr gehalten, beginnt nach Ablauf der Zeit PT_TR die Fahrt der Jalousie nach unten oder oben. Wird während der Fahrt ein Impuls getätigt stoppt die Jalousie sofort.

Eingang TR_UP

Tastereingang für die Auffahrt der Jalousie. Bei einem oder mehreren Impulsen unter der Zeit PT_TR werden die Lamellen geöffnet. Falls keine Lamellenfunktion aktiv ist, passiert nichts. Wird der Eingang auf wahr gehalten, beginnt nach Ablauf der Zeit PT_TR die Fahrt der Jalousie nach oben. Wird während der Fahrt ein Impuls getätigt, stoppt die Jalousie sofort.

Eingang TR_DW

Tastereingang für die Abfahrt der Jalousie. Bei einem oder mehreren Impulsen unter der Zeit PT_TR werden die Lamellen geschlossen. Falls keine Lamellenfunktion aktiv ist, passiert nichts. Wird der Eingang auf wahr gehalten, beginnt nach Ablauf der Zeit PT_TR die Fahrt der Jalousie nach unten. Wird während der Fahrt ein Impuls getätigt, stoppt die Jalousie sofort.

Eingang UP

Ist der Eingang wahr, fährt die Jalousie ganz nach oben. Solange dieser Eingang wahr ist, wird kein anderer Befehl ausser STOP und DW angenommen.

Eingang DW

Der Eingang fährt die Jalousie ganz nach unten. DW hat vor UP Priorität. Solange dieser Eingang wahr ist, wird kein anderer Befehl ausser STOP angenommen.

Eingang STOP

Blockiert die Jalousie und verhindert eine Fahrt, solange der Eingang wahr ist.

Eingang MOVETO_POS

Der Eingang fährt die Jalousie an die gewünschte Position, wenn sich der Wert am Eingang ändert.

Eingang MOVETO_SLAT

Der Eingang verstellt den Lamellenwinkel, wenn sich der Wert am Eingang ändert.

Hinweis: Wenn die Jalousie nach oben gefahren wurde (POS=0), kann der Lamellenwinkel nicht verstellt werden.

Eingang SYNC_POS

Der Eingang synchronisiert die Position von einem externen Aktor, ohne dass ein Fahrbefehl ausgeführt wird. Die Position kann von 0 bis 255 angegeben werden. Der Wert wird erst nach dem Beenden einer Fahrt gesetzt.

Eingang SYNC_SLAT

Der Eingang synchronisiert den Lamellenwinkel von einem externen Aktor, ohne dass ein Fahrbefehl ausgeführt wird. Der Winkel kann von 0 bis 255 angegeben werden. Der Wert wird erst nach dem Beenden einer Fahrt gesetzt.

Eingang SLAT_STEPS

Der Eingang definiert die Anzahl der Schritte der Lamellen als Zahl. Dabei unterteilt der Wert die Zeit vom Eingang PT_SLAT. Wird dieser Wert nicht oder auf 0 gesetzt, so wird die Lamellenfunktion deaktiviert.

Eingang PT_TR

Definiert die Impulszeit in T# der Tastereingänge TR_UP_DW, TR_UP und TR_DW. Wird eine Zeit von T#0ms angegeben, so erfolgt gleich eine Komplettfahrt. Wird der Eingang nicht definiert oder ist der Wert gleich NULL, so wird T#300ms angenommen.

Eingang PT_UP

Definiert die Fahrzeit in T# für die Auffahrt der Jalousie. Diese sollte grösser als die vom Eingang PT_DW gehalten werden, da sich so die Jalousie automatisch synchronisiert. Ausserdem wird empfohlen den Wert leicht aufzurunden, da sich die Laufzeit über die Jahre erhöhen kann.

Wird keine Fahrzeit definiert, kann nur der Winkel der Lamellen verändert werden.

Eingang PT_DW

Definiert die Fahrzeit in T# für die Abfahrt der Jalousie. Diese sollte kleiner als die vom Eingang PT_UP gehalten werden, da sich so die Jalousie automatisch synchronisiert. Ausserdem wird empfohlen den Wert leicht aufzurunden, da sich die Laufzeit über die Jahre erhöhen kann.

Wird keine Fahrzeit definiert, kann nur der Winkel der Lamellen verändert werden.

Eingang PT_SLAT

Definiert die Zeit in T# der Lamellenfahrt. Diese Zeit wird durch eine vollständige Bewegung von auf nach zu gemessen.

Ist der Eingang SLAT_STEPS gleich 0, so wird die Fahrzeit PT_SLAT nicht verwendet und der Wert auf 0 gesetzt.

Eingang PT_STOP

Definiert die Totzeit zwischen den Bewegungen. Damit werden die Relais entkoppelt und der Motor geschont.

Eingang PT

Der Eingang optimiert die Zykluszeit der SPS. Die Ausgänge REAL_POS und REAL_SLAT werden mit diesem Zeitabstand berechnet. Falls kein Eingang definiert wurde, wird der Wert T#100ms angenommen.

Ausgang DO_UP

Der Ausgang wird direkt mit dem Schaltausgang für die Auffahrt verbunden.

Ausgang DO_DW

Der Ausgang wird direkt mit dem Schaltausgang für die Abfahrt verbunden.

Ausgang DO_STOP

Der Ausgang ist so lange aktiv, wie sich die Jalousie in der Stopp-Zeit PT_STOP befindet. Ausser es folgt keine Bewegung.

Ausgang POS

Der Ausgang gibt die Zielposition der Jalousie als ganze Zahl zurück. Der Bereich der Position liegt zwischen 0 bis 255. Der Wert 0 entspricht geöffnet und 255 geschlossen. Nach einer Fahrt wird diese Position korrigiert.

Ausgang SLAT

Der Ausgang gibt die Zielwinkel der Lamellen der Jalousie als ganze Zahl zurück. Der Bereich des Winkels liegt zwischen 0 bis 255. Der Wert 0 entspricht geöffnet und 255 geschlossen. Nach einer Fahrt wird diese Position korrigiert.

Ausgang REAL_POS

Der Ausgang gibt die aktuelle Position der Jalousie zwischen 0 und 255 als Gleitkommazahl zurück. Der Wert 0 entspricht geöffnet und 255 geschlossen. Die Berechnung erfolgt im Intervall vom Eingang PT.

Ausgang REAL_SLAT

Der Ausgang gibt die aktuelle Position der Lamellen zwischen 0 und 255 als Gleitkommazahl zurück. Der Wert 0 entspricht geöffnet und 255 geschlossen. Die Berechnung erfolgt im Intervall vom Eingang PT.
