Grundriss

Das Plugin Grundriss ermöglicht das Erstellen von komplexen Grundrissen.

Allgemeine Darstellung

Um einen Grundriss korrekt anzuzeigen, ist folgenden zu beachten:

• Es werden keine Logos mittels Grundriss in die Visualisierung eingefügt. Verwenden Sie stattdessen das Plugin Bibliothek.
• Beachten Sie die Farben des Grundrisses. Bei Möglichkeit sollte dieser nach unterere Spezifikationen eingefügt werden.
• Die Linienstärke muss entsprechend dick sein. Es wird ausserdem empfohlen das Mauerwerk komplett auszufüllen.

Dateiformate

Damit der Hintergrund korrekt dargestellt wird, muss dieser folgende Spezifikationen aufweisen:

SVG-Grafik

Eine unkomprimierte SVG-Grafik in der alle Farben mit dem Hex-Code #000000 eingefärbt wurden. Ausserdem sollte die Grafik nicht grösser als 800 kB sein. Ist dies der Fall, versucht Antcas Control das Bild in eine SVG-Grafik umzuwandeln. Dies verursacht jedoch eine höhere Auslastung des Servers.

Hinweis: Die SVG-Grafik muss zwingend width und height im SVG-Tag enthalten, da sonst auf mobilen Geräten Grafikfehler auftreten können.

PNG-, GIF- oder JPEG-Grafik

Ein PNG- GIF oder JPEG-Bild mit den maximalen Abmessungen von 3'600x3'600 Pixeln. Die Grafik kann nach dem Import mit einer Farbüberlagerung versehen werden. So ist es möglich, das Design anzupassen, ohne dass der Grundriss schlecht aussieht. Bei der Farbüberlagerung wird die Farbe weiss transparent und die Farbe schwarz mit den korrekten Füllfarben eingefärbt. Alle Farben dazwischen werden entsprechend gemischt.

Stil und Beispiel

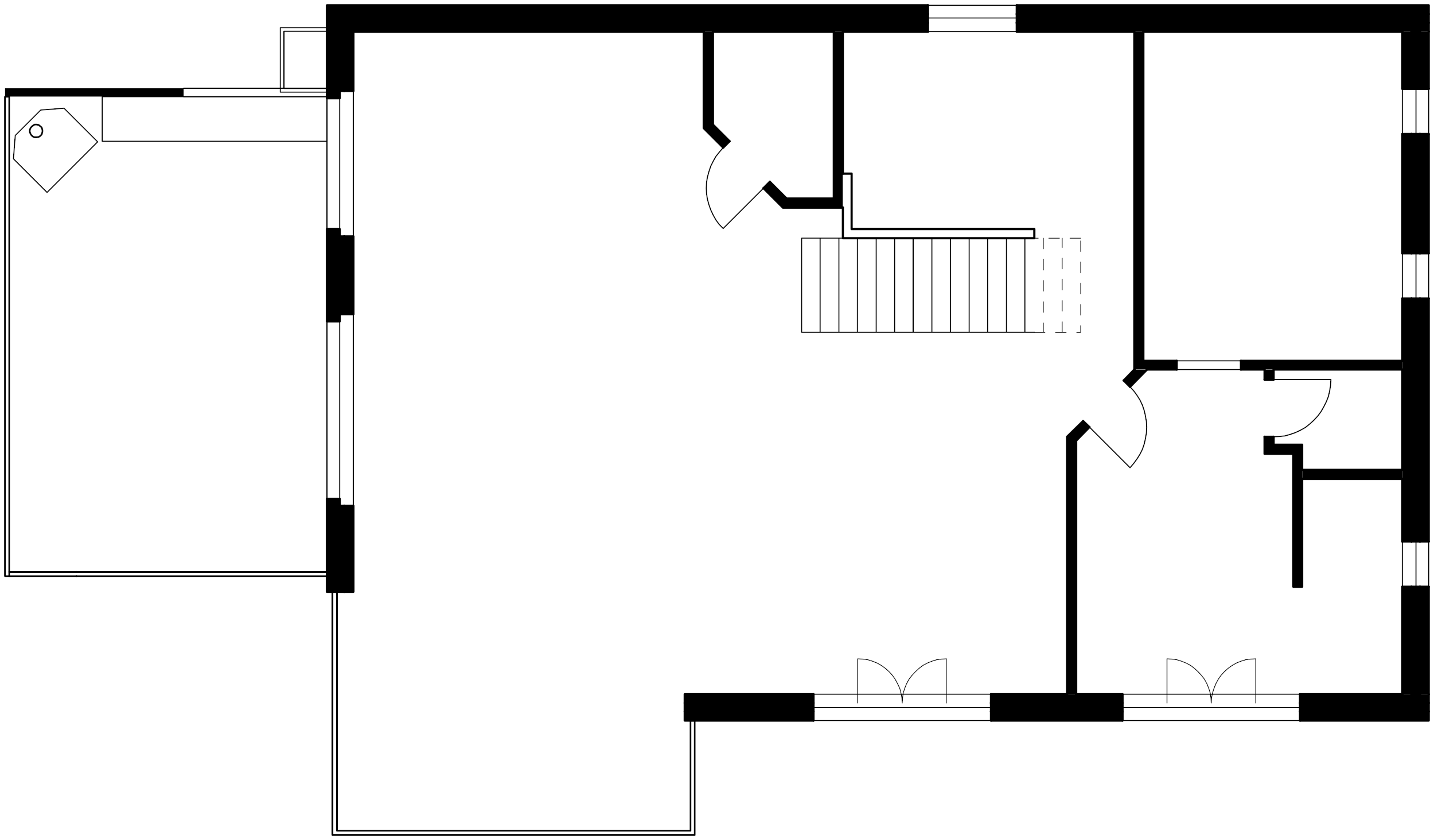

Ein Grundriss sollte möglichst schlicht und übersichtlich gehalten werden. Schraffuren lenken beim Bedienen unnötig ab und sollten daher vermieden werden. Stattdessen empfiehlt sich eine einfache, saubere Darstellung mit etwas kräftigeren Linien. Auch die Möblierung kann entfallen, da sie in den meisten Fällen nicht der tatsächlichen Einrichtung des Kunden entspricht. Auf farbige Grundrisse sollte vollständig verzichtet werden.

Pro-Tipp: In den meisten CAD-Programmen lässt sich der Export ohne Schraffuren einstellen.
